Mae Refine On (Hebei) Electric Power Technology Co, Ltd yn un o'r gwneuthurwyr blaenllaw a chyflenwyr dadansoddwr rhyddhau rhannol yn Tsieina. Os ydych chi'n mynd i ddadansoddwr rhyddhau rhannol gwydn cyfanwerthu, croeso i chi gael dyfynbris o'n ffatri. Mae'r holl gynhyrchion wedi'u haddasu o ansawdd uchel a phris cystadleuol.

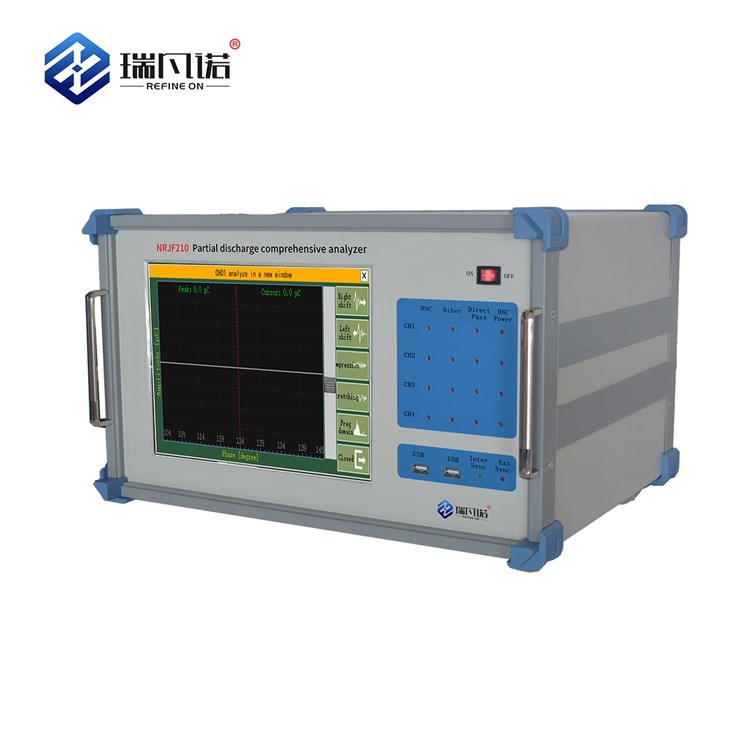

Mae Dadansoddwr Rhyddhau Rhannol NRJF210 yn integreiddio prosesu signal analog a digidol ar gyfer canfod PD a diagnosteg. Mae'r system yn darparu hidlo caledwedd rhaglenadwy, 6 cham enillion switchable, a dulliau atal ymyrraeth lluosog (statig, deinamig, cefndir, gatio antena, gwahaniaethu polaredd). Mae'n cynnwys amser-arddangos tonffurf parth amser, dadansoddiad tueddiadau 2D/3D (Q-φ, N-φ, PRPD), a dadansoddiad sbectrwm FFT. Mae'r offeryn yn gweithredu ar lwyfan Windows XP wedi'i fewnosod gyda sgrin gyffwrdd TFT 12-modfedd.
Paramedrau Cynnyrch
|
Paramedr |
Manyleb |
|
Nifer y rhyngwynebau |
Am ddim-yn rhedeg 4 rhyngwyneb |
|
Cyfradd samplu |
1M, 5M, 10M wedi'u dewis |
|
Cywirdeb samplu |
12bit |
|
Ystod yn newid |
-40dB, -20dB, 0dB, 20dB, 40dB, 60dB, cyfanswm o 6 math |
|
Amrediad amlder mesur |
Lled band 3dB 10kHz – 1MHz |
|
Hidlo digidol |
10kHz - 1MHz wedi'i ddewis yn rhydd |
|
Is-adran hidlydd a reolir gan y rhaglen |
Amledd isel: 10kHz, 20kHz, 40kHz, 80kHz; Amledd uchel: 100kHz, 200kHz, 300kHz, 400kHz |
|
Gwall aflinol yn yr ystod |
10% |
|
Ystod mesur |
0.1pC – 100,000pC |
|
Synhwyrol |
0.1pC |
|
Amrediad cynhwysedd y cynnyrch mesuredig |
6cF – 250µF |
|
Amrediad amlder pŵer prawf |
50-500Hz |
|
Sgrin arddangos |
Sgrin LCD gyffwrdd â lliw gwir 12" TFT |
|
Datrysiad |
1024×768 |
|
USB |
3 math, defnydd o lygoden allanol, bysellfwrdd neu ddyfeisiau USB eraill |
|
Modd pŵer |
AC 220V; Amlder 50Hz; Pŵer 300W |
|
Rhyngwyneb signal trydan |
4 rhyngwyneb BNC, defnydd o fewnbwn signal |
|
Rhyngwyneb signal optegol |
4 math, defnydd o fewnbwn signal |
|
Rhyngwyneb rhwydwaith |
1 math |
|
Botwm glanio |
Glanio allanol |
|
CPU |
Amledd sylfaenol 1.60GHz |
|
HWRDD |
2.0GB |
|
Disg galed |
SSD 128GB |
|
System |
Windows XP |
|
Amgylchedd gweithredu |
Amgylchynol: -10 gradd i 45 gradd; Lleithder: Llai na neu'n hafal i 95% RH |
|
Maint (L × W × H) |
474mm × 288mm × 370mm |
|
Pwysau |
15.8kg |
Manteision Allweddol
- Ystod Deinamig Eang:Mae 6 cham ennill o -40dB i 60dB yn galluogi mesur o 0.1pC i 100,000pC. Mae dangosydd gor-ystod ("★") yn rhybuddio pan fydd signal yn fwy na'r ystod gyfredol.
- Hidlo Hyblyg:Hidlydd pas band caledwedd gyda 16 cyfuniad amledd isel/uchel (isel: 10/20/40/80kHz; uchel: 100/200/300/400kHz), ynghyd â hidlo digidol mympwyol o 10kHz i 1MHz.
- Atal Ymyrraeth Modd Aml-:Yn darparu dulliau statig, deinamig, cefndir, gatio antena, a gwahaniaethu polaredd. Mae gwahaniaethu polaredd yn defnyddio polaredd cerrynt gwahaniaethol rhwng tir llwyni a thir craidd i wahaniaethu rhwng PD mewnol ac ymyrraeth allanol.
- Dadansoddiad Cynhwysfawr:Dadansoddiad tueddiadau 2D (Q-φ, N-φ, PRPD) a 3D, ynghyd â dadansoddiad sbectrwm FFT ar gyfer nodweddu rhyddhau. Yn cefnogi ffenestri cam (hyd at 2 ffenestr fesul sianel) i eithrio ymyrraeth o onglau cyfnod penodol.
Prif Gymwysiadau
• Mesur gollyngiad rhannol ar y safle ar gyfer trawsnewidyddion pŵer (math{{-ymgolli a sych), GIS, ceblau pŵer, a thrawsnewidwyr offer (CT/VT).
• Lleoliad nam mewn-cyfarpar foltedd uchel (dewisol).
• Monitro PD ar-lein yn barhaus ar gyfer trawsnewidyddion pŵer mawr (dewisol).
Cynhyrchion Cysylltiedig
Sioe Ffatri
FAQ
C1: Beth yw'r isafswm lefel gollwng canfyddadwy?
A1: Y sensitifrwydd lleiaf yw 0.1pC o dan amodau prawf safonol, fel y nodir yn y paramedrau technegol.
C2: Pa fathau o signalau mewnbwn y mae'r NRJF210 yn eu cefnogi?
A2: Mae Dadansoddwr Rhyddhau Rhannol NRJF210 yn cefnogi tri math mewnbwn fesul sianel: BNC (signal trydanol), ffibr optegol, a syth drwodd. Mae ategolion dewisol yn cynnwys synwyryddion ultrasonic (CS-II, 20-300kHz) ac unedau mewnbwn tebyg i RLC.
C3: A oes angen graddnodi cyn pob prawf?
A3: Oes, rhaid i'r offeryn gael ei galibro ar ôl pob gosodiad gwifrau gan ddefnyddio generadur pwls graddnodi allanol. Rhaid i'r gwerth graddnodi (pC) gyd-fynd â gosodiad y generadur. Mae graddnodi yn cael ei lywio gan feddalwedd a rhaid ei ailadrodd os caiff y band hidlo ei newid.
C4: Pa mor hir mae cyflwyno yn ei gymryd?
A4: Express: 5-7 diwrnod; Aer: 7-12 diwrnod; Môr: 25-40 diwrnod.
C5: Beth am reoli ansawdd?
A5: arolygiad 100% cyn pacio.
